上海茂育生產的MYR-9A氣體定壓比熱測定儀的工作原理及特點

    氣體定壓比熱測定儀是工程熱力學的基本實驗之一。實驗中涉及溫度、壓力、熱量（電功）、流量等基本量的測量；計算中用到比熱及混合氣體（混空氣）方面的知識。本實驗的目的是增加熱物性研究方面的感性認識，促使理論聯系實際，以利于培養同學分析問題和解決問題的能力。 一、MYR-9A 氣體定壓比熱測定儀實驗?zāi)康暮鸵��?/strong>
1、了解氣體比熱測定裝置的基本原理和構思。

2、了解氣體定壓比熱測定儀的組成。

3、可測量300攝氏度以下空氣的定壓比熱。

二、配置及原理

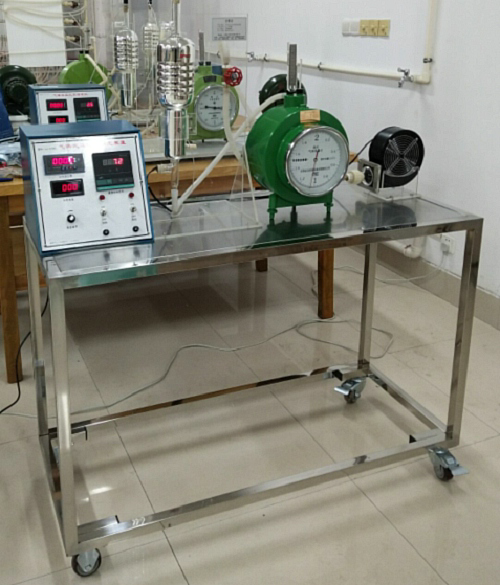

    主要配置：低噪音鼓風機，極大的減少了噪音。真空渡瓦瓶比熱測定本體及支架，精度±0.2濕式氣體流量計及差壓計和干濕溫度計，加熱調節溫度控制箱一臺內有：精密溫度數顯儀表（配有鎧裝熱電偶），功率測量數顯儀表，E1042-32G電子集成調壓模塊，可配套不銹鋼實驗臺等。

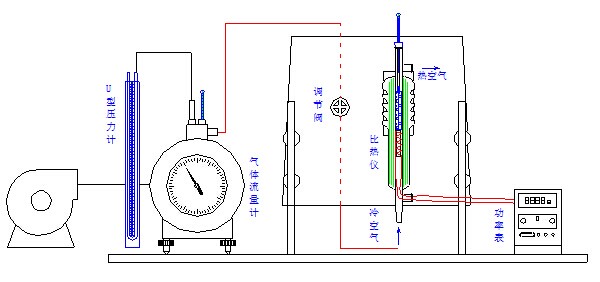

圖一  實驗實驗原理圖

    實驗時，被測空氣（也可以時其它空氣）由風機經流量計送入比熱儀主體，經加熱、均流、旋流、混流后流出。在此過程中，分別測定：空氣在流量計出口處的干、濕球溫度（t₀，t_w）；氣體經比熱儀主體的進出口溫度（t₁，t₂）；氣體的體積流量（V）；電熱器的輸入功率（W）；以及實驗時相應的大氣壓（B）和流量計出口處的表壓（Δh）。有了這些數據，并查用相應的物性參數，即可計算出被測氣體的定壓比熱（C_pm）。
氣體的流量由節流閥控制，氣體出口溫度由輸入電熱器的功率來調節。
    本比熱儀可測300℃以下的定壓比熱。

    配電：220V　 500W

    規格：1000×400×600mm

三、實驗步驟和數據處理
1、接通電源及測量儀表，選擇所需的出口溫度計插入混流網的凹槽中。
2、摘下流量計上的溫度計，開動風機，調節節流閥，使流量保持在額定值附近。測出流量計出口空氣的干球溫度（t₀）和濕球溫度（t_w）。
3.、將溫度計插回流量計，調節流量，使它保持在額定值附近。逐漸提高電熱器功率，使出口溫度升高至預計溫度。
4、待出口溫度穩定后（出口溫度在10分鐘之內無變化或有微小起伏，即可視為穩定），讀出下列數據，每10升空氣通過流量計所需時間（τ,秒）；比熱儀進口溫度——即流量計的出口溫度（t₁,℃）和出口溫度（t₂℃）；當時相應的大氣壓力（B，毫米汞柱）和流量計出口處的表壓（Δh，毫米汞柱）；電熱器的輸入功率（W，瓦）。
5. 根據流量計出口空氣的干球溫度和濕球溫度,從濕空氣的干濕圖查出含濕量(d,克/公斤干空氣)，并計算出水蒸氣的容積成分。
四、注意事項
1、切勿在無氣流通過的情況下使電熱器投入工作，以免引起局部過熱而損壞比熱儀主體。
2、輸入電熱器的電壓不得超過220伏。氣體出口最高溫度不得超過300℃。
3、加熱和冷卻要緩慢進行，防止溫度計和比熱儀主體因溫度驟增驟降而破裂。
4、停止MYR-9A 氣體定壓比熱測定儀試驗時，應切斷電熱器，讓風機繼續運行十五分鐘左右（溫度教低時可適當縮短）。
